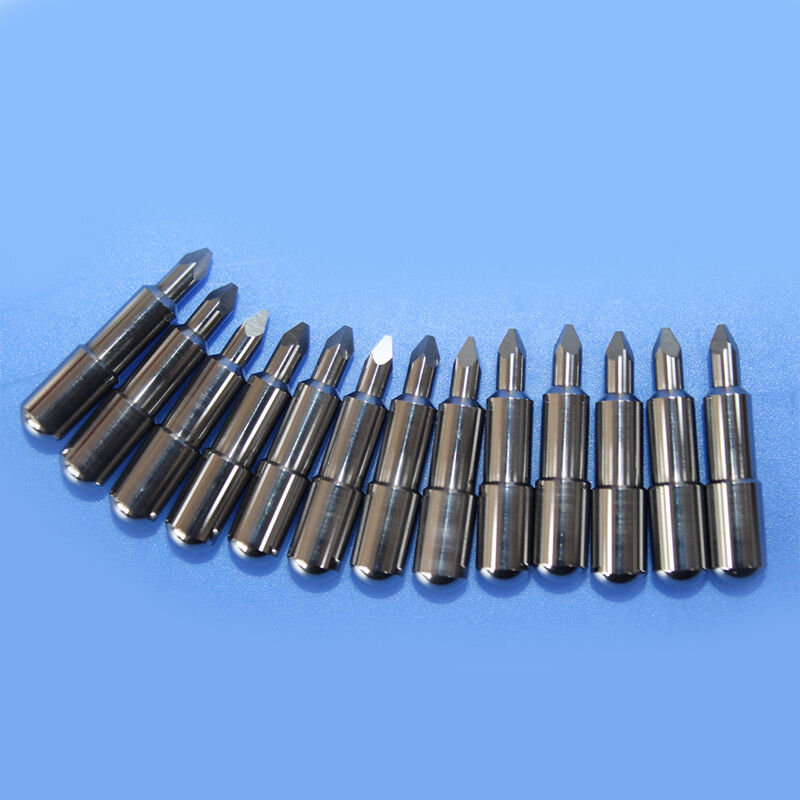

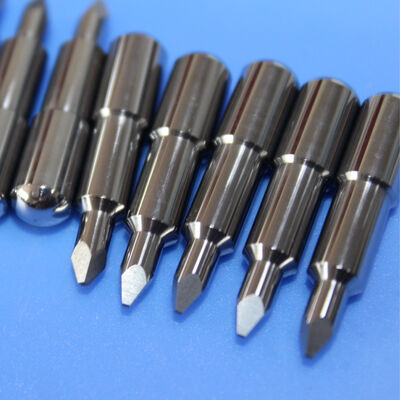

Hohe Verschleißfestigkeit Wolframkarbid-Bogen Hexagonalspitze mit hoher Dimensionsstabilität und Präzision 0,001 - 0,01 mm

Der Bogen-Wolframkarbid-Hexagonspitze ist ein hochpräzises Werkzeugmaschinenzubehör aus Hochleistungs-Wolframkarbid-Material (WC).Es kombiniert eine bogenförmige Spitzenstruktur mit einem sechseckigen Schaftentwurf und wird hauptsächlich für das Klemmen und Positionieren von Werkstücken in Drehmaschinen verwendet, Schleifmaschinen, Fräsmaschinen und CNC-Bearbeitungszentren.Dieses Produkt wird weit verbreitet in der Bearbeitung von Wellen- und Drehbauteilen in Industriezweigen wie der allgemeinen mechanischen Fertigung verwendet, Automobilbauteilverarbeitung und Luftfahrt, die als kritische Komponente für eine präzise Zentrierung und stabile Rotation dienen.

Die hexagonale Spitze des Wolframkarbidbogens wird mit hochreinem Wolframkarbidpulver als Hauptrohstoff hergestellt, dem metallische Bindemittel wie Kobalt (Co) zugesetzt werden.mit einer Breite von mehr als 20 mm,Der typische Kobaltgehalt liegt zwischen 10% und 20%, die Dichte beträgt 13,85-14,5 g/cm3, die Härte erreicht HRA 86-92, die Querbruchfestigkeit 2200-4500 MPa, der Elastizitätsmodul 490-540 GPa,und einen Wärmeausdehnungskoeffizienten von ca. 40,9 bis 5,4 × 10 - 6 °C.

Die Spitze kann entweder als feste integrale Struktur aus Wolframkarbid oder durch Einbettung eines Einbaus aus Wolframkarbid hergestellt werden, wobei das integrale Design Vorteile bei gleichbleibender Leistung bietet.Der Herstellungsprozess umfaßt das Mischen, Pressen, Sintern und Präzisionsschleifen mit einer geometrischen Toleranzgenauigkeit von ±0,002 mm.

Die bogenförmige Spitze (z. B. SR3.6-Spezifikation) sorgt für Oberflächenkontakt statt Punktkontakt mit dem Arbeitsstückmitteloch.verringert den lokalisierten Verschleiß, verringert den Reibungswiderstand zwischen Werkstück und Spitze und verbessert die Drehstabilität.mit einer Lebensdauer, die weit über der von gehärteten Stahlspitzen liegt, während sie dem Verschleiß wirksam widerstehen und die Zentrierungsgenauigkeit über einen längeren Gebrauch beibehalten.

Die hexagonale Schaftstruktur ermöglicht eine höhere Drehmomentübertragungskapazität bei Montage und Verriegelung.Erleichterung der Bedienung mit Standardschlüsseln und Sicherstellung einer zuverlässigen Verbindung zwischen Spitze und Maschinenspindel oder Heckstock-Kopfbohrung, die beim Bearbeiten eine Lockerung oder Verschiebung verhindert.

Die Spitze weist eine hohe Härte auf (weit über die des gehärteten Stahls), eine hervorragende Verschleißfestigkeit, eine gute Biegbarkeit und Druckfestigkeit,mit einer Korrosionsbeständigkeit von mehr als 10 GHT,. Seine gute Steifigkeit und Stabilität reduzieren die Vibrationen bei Hochgeschwindigkeitsdrehung und Schwerlastschneidungen und sorgen für eine reibungslose Bearbeitung.Der Ausfluss wird innerhalb von ≤0 kontrolliert0,006 mm, und die Oberflächenveredelung am R0,3-Bogen kann Ra ≤ 0 erreichen.4, die Anforderungen an die Präzisionsbearbeitung erfüllen.

Die sechsseitige Spitze aus Wolframkarbid ist für Anwendungen geeignet, bei denen eine hohe Zentrierungsgenauigkeit und Verschleißbeständigkeit erforderlich sind, z. B. für die Präzisionsdrehung von Wellen, die Bearbeitung schlanker Werkstücke,Verarbeitung von Schachteln in ChargenDie gemeinsamen Spezifikationen sind in der nachstehenden Tabelle aufgeführt:

Bei der Auswahl einer Spitze ist das Werkstückmaterial umfassend zu berücksichtigen,Anforderungen an die Bearbeitungsgenauigkeit, Schneidlastgröße, Betriebsgeschwindigkeit und Kühlmittelumgebung.
