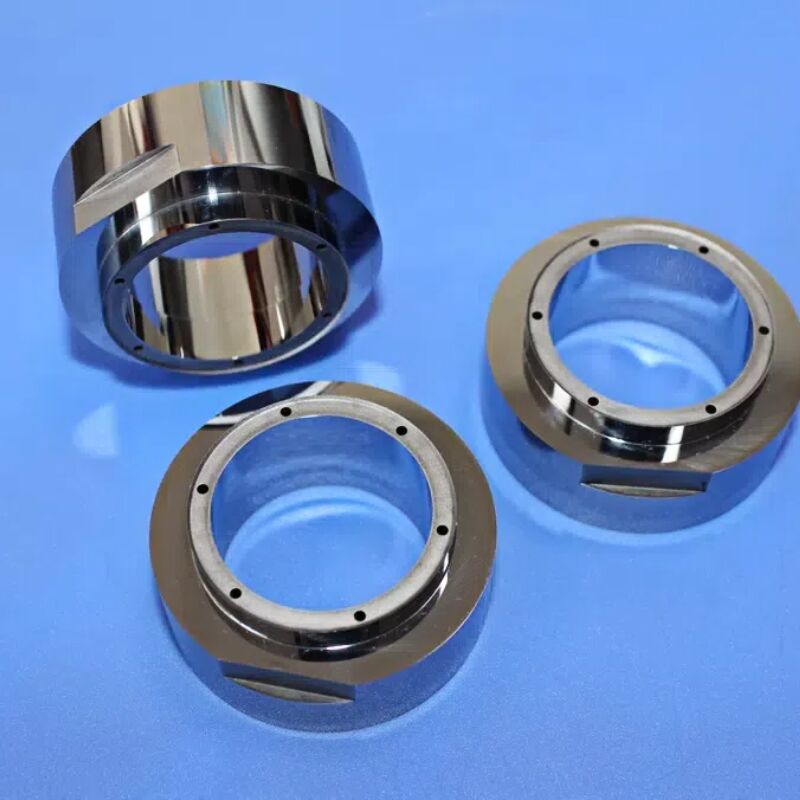

Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding
Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding

Nichtmagnetische WC-Ni-Legierung Ejektor Pin Guide Bushing für Hochpräzisionsspritzgießerei

Produktdetails:
Herkunftsort: China
Markenname: Sanxin
Zertifizierung: ISO
Modellnummer: SX1297
Zahlung und Versand AGB:
Min Bestellmenge: 2
Lieferzeit: 5-30 Tage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt
  • Detailinformationen
  • Produkt-Beschreibung

Detailinformationen
Verschleißfestigkeit: Exzellent Dichte: 14,5 - 15,0 g/cm³
Oberflächenveredelung: mit einer Dicke von nicht mehr als 0,05 mm Proben: Verfügbar
Kategorien: Zementkarbidwerkzeug, Zugspitze Merkmale: Hohe Präzision
Service: OEM und ODM Chemische Zusammensetzung: WC+Co+Ni
Haltbarkeit: Lang anhaltende Zweck: Mechanische Dichtung
Hartmagnetisch: 10-400 kJ/m³ Duktilität: Gute Duktilität und Verarbeitbarkeit
Hervorheben:

Nichtmagnetische Auswerferstift-Führungsbuchse

,

Präzisionsformführung aus WC-Ni-Legierung

,

Hochpräzise Hartmetall-Führungsbuchse

Produkt-Beschreibung

Nichtmagnetische Karbid-Ejektor-Pin-Führungsgusche
WC-Ni-Legierung Präzisionsformführer für Spritzgießen
Produktübersicht
Bei der hochpräzisen Spritzgießung sorgen Ejektor-Pin-Leitbüsche für eine reibungslose Auswerfung, erhalten die Qualität des Teils und verlängern die Lebensdauer der Form.Standard-Stahlboxen mit Magnetkontamination und vorzeitiger Verschleiß.
UnsereNichtmagnetische Karbid-Ejektor-Pin-FührungsschläucheDiese Herausforderungen werden mit Hilfe von spezialisiertenmit einer Breite von mehr als 20 mm,, die absolute magnetische Neutralität, außergewöhnliche Verschleißfestigkeit und Mikronpräzision bieten.
Kerntechnologie und Designvorteile
  • Garantierte nichtmagnetische Leistung (μ < 1,002)- Bindemittel auf Nickelbasis eliminiert ferromagnetische Elemente, wodurch keine magnetische Anziehung und keine Störungen bei empfindlichen Magnetfeldern gewährleistet werden
  • Außergewöhnliche Verschleißfestigkeit- 90-92 HRA-Härte bietet eine 50-100-mal längere Lebensdauer als Werkzeugstahl, wodurch Wartung und Gesamtbetriebskosten reduziert werden
  • Oberflächenveredelung- Spiegelveredelungen bis auf Ra 0,1-0,2 μm
  • Optimierte Ejektor-Pin-Unterstützung- Präzise abgestimmte Abstandsbereiche (0,005-0,015 mm) und ausgewogene Wanddicke verhindern Ablenkung und Ausfall von Nadeln
Technische Spezifikation
Parameter Standardkapazität Hochpräzisionsoption
Material Nichtmagnetische Legierung aus WC-Ni Mehrere Sorten für die Verschleiß-/Korrosionsbilanz
Härte 90 bis 92 HRA Durchgängig
Innerer Durchmesser (ID) Φ1 mm - Φ50 mm Maßgeschneiderte Größen verfügbar
ID Toleranz H6 / h6 (± 0,004 mm) H4 / h4 (± 0,002 mm) oder enger
Toleranz für den Außendurchmesser (OD) G6 / h6 (± 0,004 mm) Maßgeschneiderte Anpassung pro Formbasis
Konzentriertheit (ID bis OD) ≤ 0,005 mm ≤ 0,003 mm
Oberflächenveredelung (Bohr) Ra 0,4 μm (Boden) Ra 0,1-0,2 μm (geschliffen/poliert)
Besondere Merkmale Schmierkante, Flansche, Stufen-OD, Kopflose verfügbar
Leistungsvergleich
Eigentum Nichtmagnetische Karbid-Buschungen Verhärtetes Stahlgehäuse (SKD61) Standard-Carbid-Gehäuse (WC-Co)
Magnetische Durchlässigkeit < 1,002 (nicht magnetisch) > 100 (sehr magnetisch) 1.5-2.0 (magnetisch)
Härte 90 bis 92 HRA 50-55 HRC 90 bis 92 HRA
Das Leben tragen Millionen von Zyklen Moderate Ausnahmeregelung
Korrosionsbeständigkeit Ausgezeichnet (Ni-Bindemittel) Das ist gut. Das ist gut.
Wärmeleitfähigkeit Hohe (ähnlich wie BeCu) Moderate Hoch
Ideale Anwendung Medizinische, Elektronik, Ferritform Allgemeiner Zweck Nicht für magnetisch empfindliche Anwendungen
Wichtige Funktionen bei der Schimmelführung
  • Verbinden und ausrichten Ejektorplatten mit Formbasis für eine genaue Pin-Ausrichtung
  • Aufrechterhaltung einer optimalen Abstand von der Nadel bis zum Busch, um Bindungen oder übermäßigen Verschleiß zu verhindern
  • Widerstand gegen seitliche Kräfte, die zum Abbiegen, Biegen oder Zerbrechen der Nadel führen
  • Verlängern Sie die Lebensdauer der Formen, indem Sie den Verschleiß der Ausstoßspinne und der Formenplatten verringern
Zielanwendungen und Industriezweige
Industrie Anwendung Vorteile
Formen von Medizinprodukten Komponenten für Spritzen, implantierbare Teile, diagnostische Verbrauchsmaterialien Null magnetische Kontamination, Kompatibilität mit Reinräumen, Korrosionsbeständigkeit
Magnetische Materialformung Ferritkernen, magnetische Polymerkomponenten, gebundene Magnete Die absolute nichtmagnetische Eigenschaft verhindert die Magnetisierung des Materials
Elektronik und Steckverbinder mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W Verschleißbeständigkeit für glasgefüllte Materialien, gleichbleibende Auswerfung
Formen von optischen Komponenten Linsenhalter, Lichtleitungen, optische Präzisionsteile Spiegel-abgeschliffene Bohrung verhindert Punktierung und Partikelproduktion
Hochvolumen-Präzisionsteile Elektronik für die Automobilindustrie, Konsumgüter Verlängerte Werkzeuglebensdauer reduziert die Instandhaltungszeit
Materialoptionen und Anpassung
Zulassung Ni (wt%) Dichte (g/cm3) Härte (HRA) Anwendung
XN100 6.5 bis 7.5 14.5 bis 14.8 88.5-91.0 mit einer Breite von mehr als 20 mm,
XN101 6.5 bis 7.5 14.5 bis 14.8 88.5-91.0 Höhere Festigkeit, Verschleißbeständigkeit
XN300 10.0-11.0 14.2-14.6 86.5-89.5 Maximale Zähigkeit
XN301 10.0-11.0 14.2-14.6 86.5-89.5 Hohe Zähigkeit + Verschleißfestigkeit
Nichtmagnetische WC-Ni-Legierung Ejektor Pin Guide Bushing für Hochpräzisionsspritzgießerei 0
Sind Sie bereit, die Leistung Ihrer Form mit nichtmagnetischen Karbidguide-Büschen zu verbessern?
Kontaktieren Sie uns noch heute für eine technische Beratung oder ein maßgeschneidertes Angebot.
