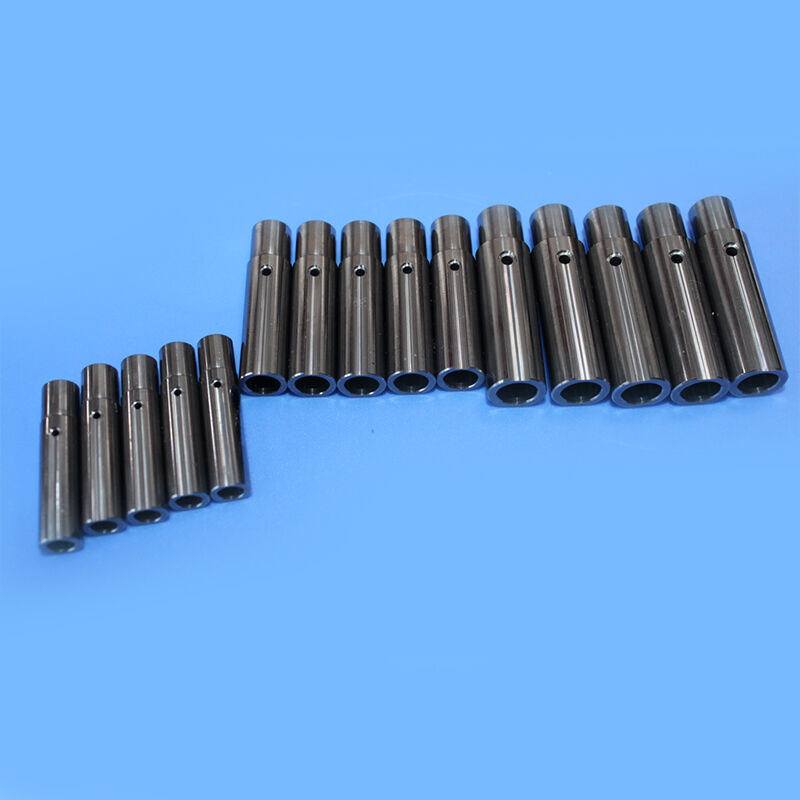

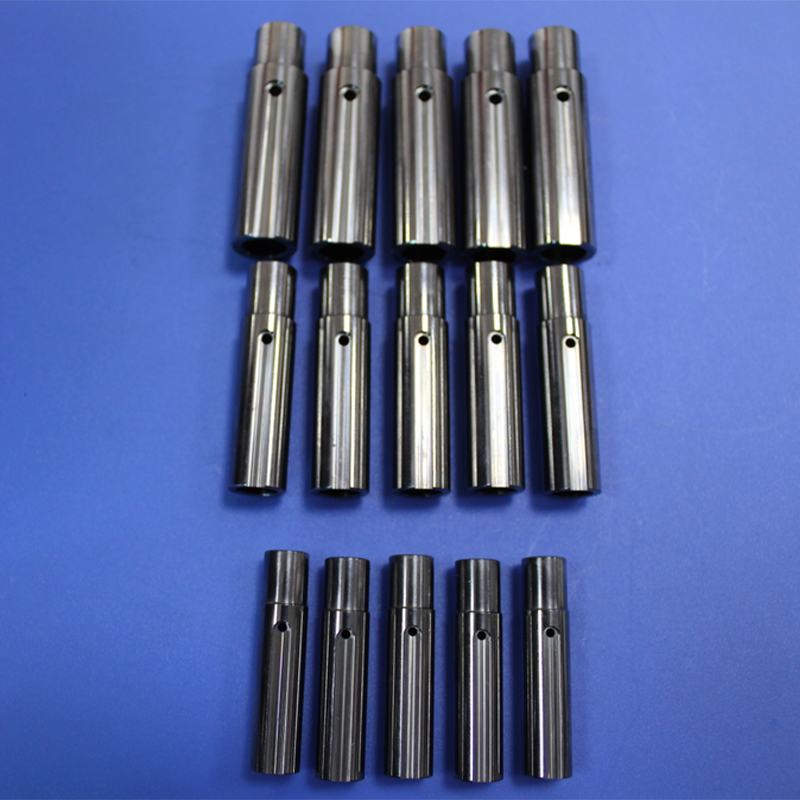

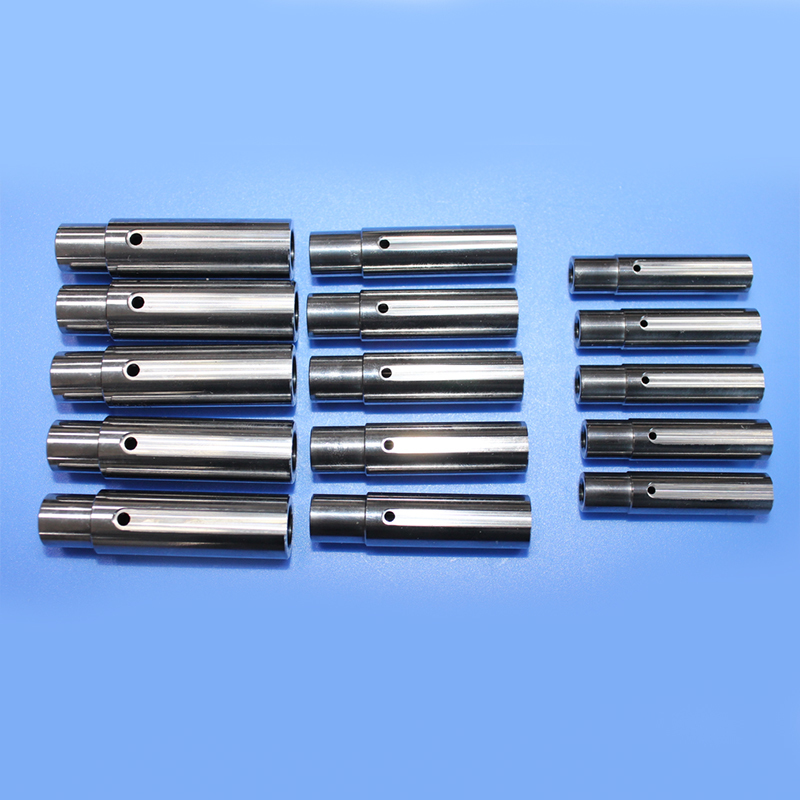

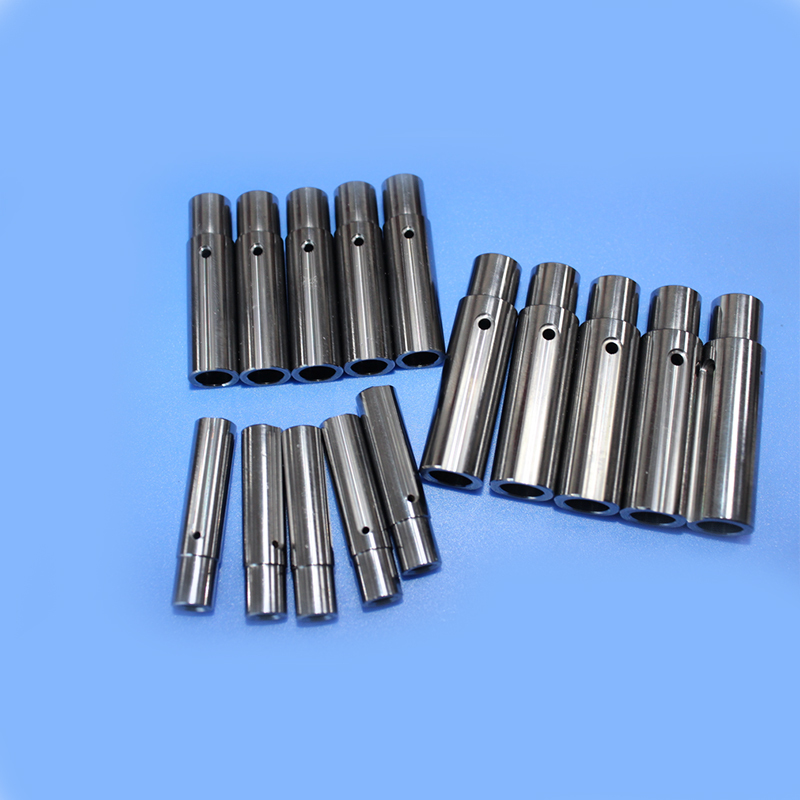

Wolframcarbid-Buchse
Wolframcarbid-Buchsen sind Hochleistungs-Gleitlagerkomponenten, die durch Pulvermetallurgie unter Verwendung von hochreinem Wolframcarbid-Pulver (WC) und metallischen Bindemitteln präzisionsgefertigt werden. Sie werden häufig in der Öl- und Gasindustrie, in Pumpen- und Ventilsystemen, in Bergbaumaschinen, in chemischen Anlagen und in verschiedenen Industriemaschinen eingesetzt. Sie dienen als Stütze, Führung und Verschleißschutz zwischen rotierenden Wellen und stationären Gehäusen und sind entscheidend für den langfristigen und zuverlässigen Betrieb von Geräten.
Materialsystem und Herstellungsprozess
Wolframcarbid-Buchsen bestehen aus Wolframcarbid-Partikeln als Hartphase und metallischen Bindemitteln wie Kobalt (Co) oder Nickel (Ni) als Matrix. Der Herstellungsprozess umfasst das Dosieren, Nassmahlen, Sprühtrocknen und Formen mittels Gesenkpressen oder kaltisostatischem Pressen (CIP), gefolgt von Vakuum- oder Schutzatmosphärensintern bei 1400–1500 °C, um eine vollständige Verdichtung zu erreichen. Schließlich liefert Präzisionsschleifen und Polieren mit Diamantscheiben Toleranzen im Mikrometerbereich und eine spiegelähnliche Oberflächenbeschaffenheit (Ra so niedrig wie 0,05 μm). Diese Struktur verleiht dem Material sowohl eine außergewöhnlich hohe Härte als auch eine nutzbare Zähigkeit.
| Leistungsparameter |
Typischer Wert/Bereich |
Technische Bedeutung |
| Rockwell-Härte (HRA) |
88-94 |
Weitaus gehärteter Stahl, der eine hervorragende Abrieb- und Kratzfestigkeit bietet |
| Querbruchfestigkeit (MPa) |
1800-4000 |
Widersteht Biegebelastungen und verhindert Bruchverformungen |
| Druckfestigkeit (MPa) |
3000-8000 |
Hält hohen radialen Belastungen stand und ist für schwere Anwendungen geeignet |
| Bruchzähigkeit (MPa*m¹/²) |
8-15 (in manchen Jahrgangsstufen bis zu 25) |
Gleicht die Schlagfestigkeit aus und verzögert die Rissausbreitung |
| Wärmeausdehnungskoeffizient (/K) |
≈5,5×10⁻⁶ |
Nur 1/3 bis 1/2 von Stahl, was die Dimensionsstabilität bei erhöhten Temperaturen gewährleistet |
| Oberflächenrauheit (Ra) |
≤0,05 μm (Spiegelqualität) |
Sorgt für Dichtwirkung und stabile Schmierfilmhaltung |
Wichtige Leistungsvorteile
- Außergewöhnliche Verschleißfestigkeit:Die Härte übertrifft die von gehärtetem Stahl bei weitem und sorgt in abrasiven Umgebungen für eine typischerweise 5- bis 20-mal längere Lebensdauer als herkömmliche Stahlbuchsen
- Korrosionsbeständigkeit:Sorten auf Nickelbasis widerstehen korrosiven Medien wie Säuren, Laugen, Salzlösungen, Meerwasser und Flüssigkeiten, die Schwefelwasserstoff (H₂S) und Kohlendioxid (CO₂) enthalten.
- Dimensionsstabilität:Der extrem niedrige Wärmeausdehnungskoeffizient sorgt für minimale Verformung bei Temperaturschwankungen und hohen Belastungen
- Hochtemperaturleistung:Behält hohe Härte und Festigkeit bei Temperaturen über 500 °C und ermöglicht so einen kontinuierlichen Betrieb unter HPHT-Bedingungen
Funktionale Rollen und technischer Wert
In praktischen Systemen erfüllen Wolframcarbid-Buchsen mehrere Rollen: Als Wellenstütz- und Führungselemente halten sie die Konzentrizität rotierender Komponenten aufrecht und reduzieren Unrundheit; Als kontrollierte Verschleißschnittstellen ersetzen sie die Welle oder das Gehäuse bei Lagerreibung und Erosion und schützen so teurere kritische Teile. Durch die langfristige Beibehaltung enger Spiele verhindern sie Leckagen und Effizienzverluste durch Verschleiß. und in korrosiven Medien bilden sie eine dauerhafte Barriere, die kombinierte chemisch-mechanische Schäden abmildert. Der kumulative Effekt dieser Funktionen ist eine verbesserte Gerätezuverlässigkeit, weniger ungeplante Abschaltungen und deutlich geringere Gesamtbetriebskosten über den gesamten Gerätelebenszyklus.
Typische Anwendungen und Anleitung zur Sortenauswahl
Wolframcarbid-Buchsen spielen in zahlreichen Industriezweigen eine unersetzliche Rolle:
- Öl- und Gasindustrie: Bohrlochwerkzeuge, Schlammpumpen, MWD-Werkzeuge und elektrische Tauchpumpen
- Pumpen- und Ventilsysteme: Wellenhülsen oder Dichtungsbuchsen für Wasserpumpen, Chemiepumpen und Schlammpumpen
- Bergbau- und Schwermaschinen: Schlammpumpen, Brecher und Förderbänder
- Automobil- und Industriemaschinen: Hochleistungsmotoren, Getriebe und Hochgeschwindigkeitswerkzeugmaschinen
| Notenreihe |
Bindemittelzusammensetzung |
Typische Härte (HRA) |
Charakteristische Orientierung |
Empfohlene Anwendungen |
| YG8 |
Co (8%) |
≈90,3 |
Hohe Härte, hervorragende Verschleißfestigkeit |
Allzweck-Maschinenbuchsen, Ventilsitze, Dichtungsringe |
| YG15 |
Co (15 %) |
≈87,8 |
Gute Zähigkeit, mäßige Härte |
Buchsenkomponenten unterliegen mäßiger Stoßbelastung |
| YG20 |
Co (20 %) |
≈86,5 |
Hohe Zähigkeit, starke Schlagfestigkeit |
Starke Stöße oder starke Vibrationen |
| YN-Serie (WC-Ni) |
Ni-basiert (variabel) |
Hängt von der Zusammensetzung ab |
Hervorragende Korrosionsbeständigkeit, geringe magnetische Permeabilität |
Chemiepumpen, Meerwassersysteme, elektronische Bohrlochinstrumente |
Anpassungs- und Liefermöglichkeiten
Wolframcarbid-Buchsen sind in hohem Maße anpassbar. Wir empfehlen die am besten geeignete Sorte basierend auf spezifischen Betriebsbedingungen und können nicht standardmäßige Abmessungen (Außendurchmesser bis zu 780 mm), Toleranzklassen (bis zu IT5 oder feiner) und spezielle Oberflächenbehandlungen (wie Polieren, Anfasen und Beschichtungen) gemäß Kundenzeichnungen bearbeiten. Wir bieten technischen Support für den gesamten Prozess – von der Materialauswahl und -bewertung über das Prozessdesign bis zur Lieferung des fertigen Produkts – und führen Qualitätsprüfungen gemäß ISO 9001, API und anderen geltenden Standards durch, um sicherzustellen, dass jedes Produkt den Designerwartungen entspricht.
Für weitere Unterstützung beim Einholen von Qualitätsempfehlungen für bestimmte Servicebedingungen, beim Erstellen technischer Bewertungen oder beim Testen von Mustern wenden Sie sich bitte an unser technisches Team. Wir sind bereit, professionelle und zeitnahe Lösungen anzubieten, die auf Ihre Bedürfnisse zugeschnitten sind.
