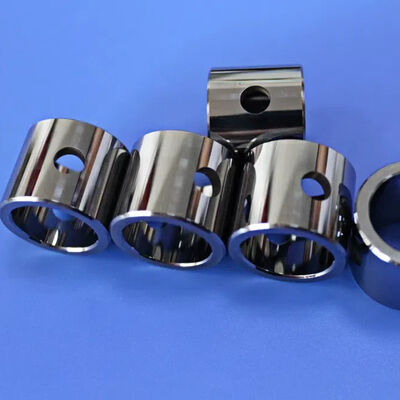

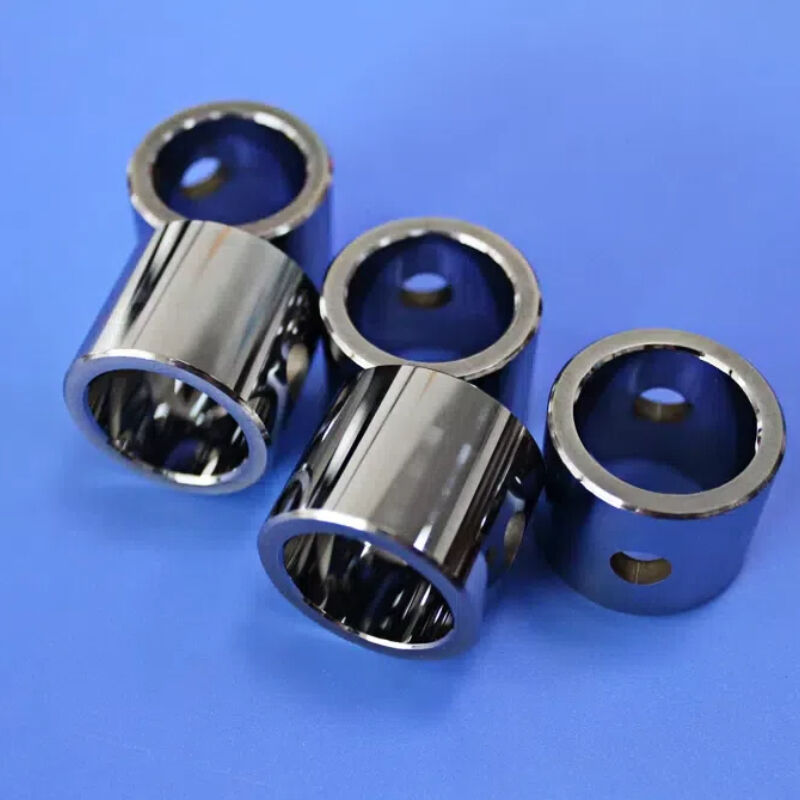

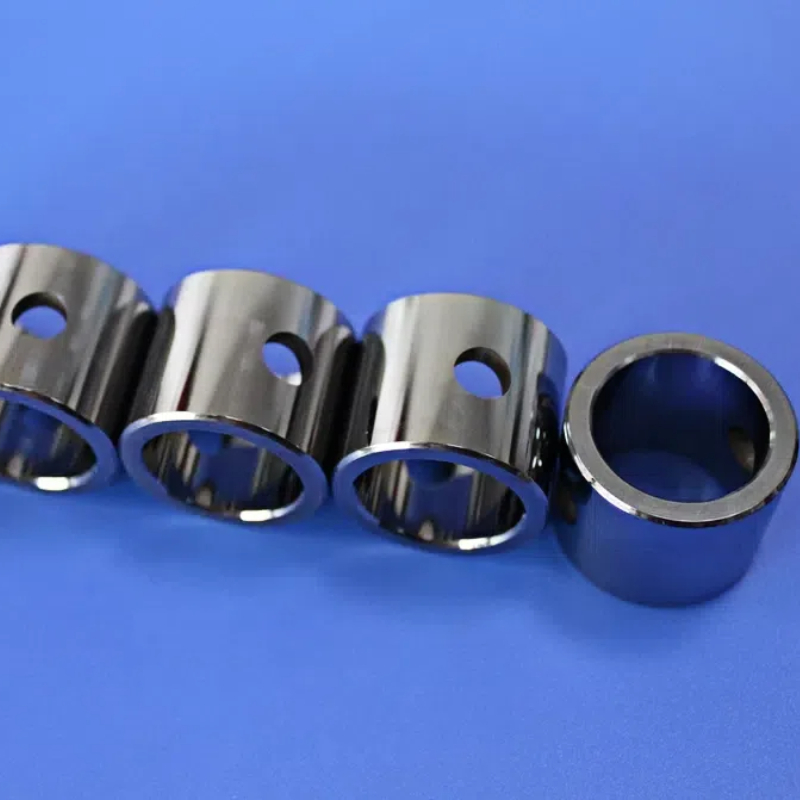

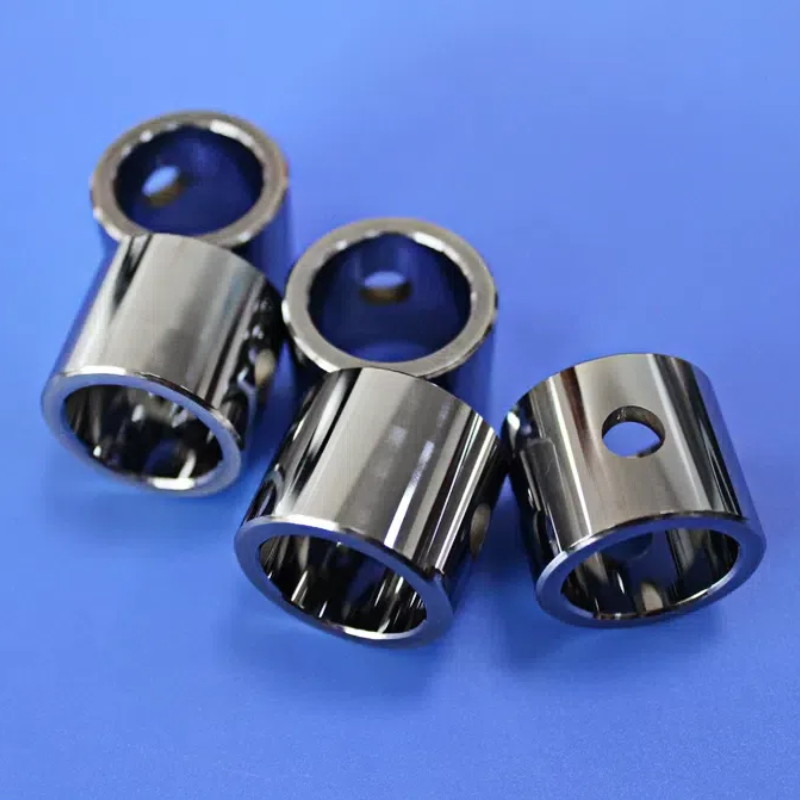

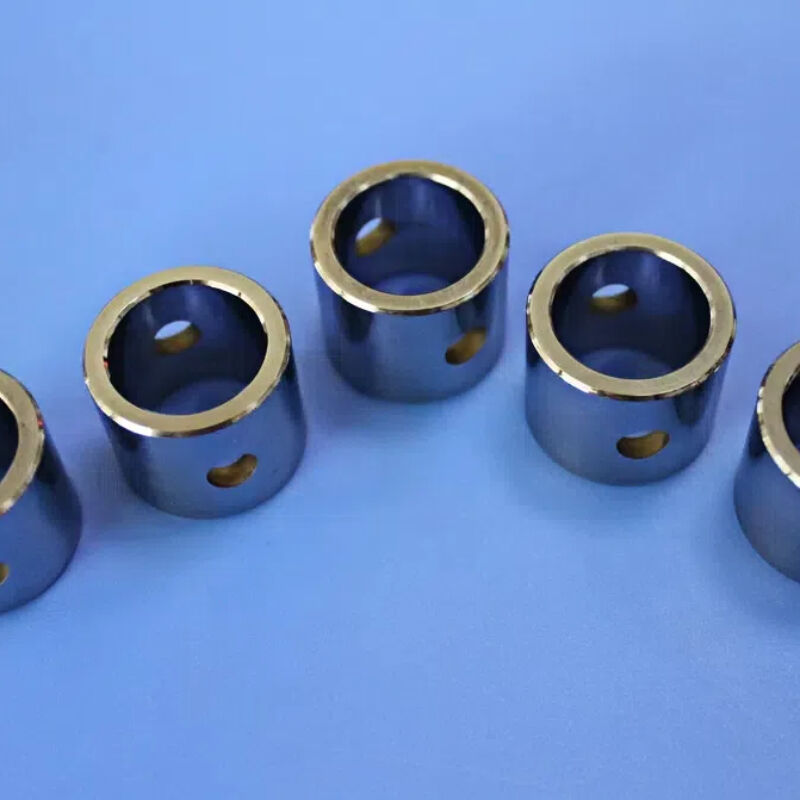

Stützwellen-Innenhülse aus nichtmagnetischer Legierung, WC-Ni-Lagerbuchse für Zentrifugen und Pumpen
Produktübersicht: Der tragende Kern rotierender Baugruppen
Bei rotierenden Hochgeschwindigkeitsgeräten – Zentrifugaltrennsystemen, Mischern, Rührwerken, Pumpen und Dekantern – bestimmt die Schnittstelle zwischen der rotierenden Trägerwelle und dem stationären Gehäuse die Zuverlässigkeit der Geräte. Hier ist dieInnenhülse der StützwelleFunktionen: Eine zylindrische Präzisionskomponente, die in der Wellenbohrung oder im Gehäuse montiert ist und radiale und axiale Belastungen aufnehmen, die Ausrichtung aufrechterhalten und sowohl die Welle als auch die Baugruppe vor Verschleiß schützen soll.
Wenn diese kritische Belastungszone in magnetisch empfindlichen Umgebungen betrieben wird – etwa bei der Verarbeitung von Halbleiterwafern, an MRT-nahen medizinischen Geräten oder beim Mischen hochreiner Arzneimittel – stellen Standardstahlhülsen inakzeptable Risiken dar: magnetische Anziehung, die Produkte verunreinigt, und die Bildung von Eisenpartikeln, die die Chargenintegrität gefährden.
UnserPräzisions-Stützwellen-Innenhülsen aus nichtmagnetischer Legierungwurden speziell für diese anspruchsvollen Bedingungen entwickelt. Diese Innenhülsen bestehen aus einer fortschrittlichen WC-Ni-Legierung (Wolframkarbid-Nickel) und liefern daswesentliche Kombination aus Tragfähigkeit, absoluter magnetischer Neutralität und außergewöhnlicher Verschleißfestigkeitfür Anwendungen, bei denen andere Materialien nicht toleriert werden können.
Technische Spezifikationen
| Parameter |
Standardfähigkeit |
Hochpräzise Option |
| Materialqualitäten |
WC-Ni (YN6, YN8, YN13+) |
WC-Ni-Cr für verbesserte Korrosionsbeständigkeit |
| Härte |
89-92 HRA |
Durchgehend konsistent |
| Magnetische Permeabilität |
< 1.002 Chargenzertifiziert |
< 1,001 erreichbar |
| Arbeitstemperatur |
Bis 800°C |
Materialabhängig |
| Besondere Merkmale |
Schmiernuten, Flansche, abgestufte Innendurchmesser, axiale Schlitze, Öltaschen, Befestigungslöcher |
Pro Kundenzeichnung |
Unterschiedliche Funktionen: Unterscheidung von ähnlichen Komponenten
| Komponente |
Funktion |
Unsere Differenzierung |
| Stützwellen-Innenhülse |
Tragende Schnittstelle: In der Wellenbohrung montiert, zur Aufnahme radialer Belastungen, zur Aufrechterhaltung der Wellenausrichtung und zum Schutz rotierender/stationärer Schnittstellen in Pumpen- oder Zentrifugenbaugruppen |
Lastfokussiertes, nichtmagnetisches Material– optimiert für radiale und axiale Belastungsbeständigkeit, nicht nur für geringe Reibung |
| Führungsbuchse |
Reibungsarme Führung für Axial-/Rotationsbewegungen (z. B. Auswerferstifte, Linearschlitten) |
Früheres Kundenprodukt – anderer Funktionsschwerpunkt |
| Außendurchmesser Ring |
Außendurchmesserdefinierte Positionierung, Lagerring oder Distanzstück |
Früheres Kundenprodukt – externer Fit-Fokus |
| Vakuumversiegelung |
Leckageverhinderung unter Hochvakuumbedingungen |
Früheres Kundenprodukt – Schwerpunkt Dichtung |
DerInnenhülsezeichnet sich durch seine auslasttragende Mission– in erster Linie aufgrund seiner Druckfestigkeit und Verschleißfestigkeit ausgewählt, um die Schnittstelle zwischen Welle und Gehäuse über Millionen von Betriebszyklen hinweg zu schützen.
Bezeichnet als: Lagerhülse, Stützbuchse, innere Lagerbuchse, Pumpenwellenbuchse oder rotierende Stützhülse.
Leistungsvergleich: Warum WC-Ni Standardoptionen übertrifft
| Eigentum |
Unsere WC-Ni-Stützwellen-Innenhülse |
Standard-Edelstahlhülse (316/304) |
Standard-WC-Co-Buchse |
| Magnetische Permeabilität |
< 1,002 (nicht magnetisch) |
1,02–1,05 (leicht magnetisch) |
1,5–2,0 (magnetisch) |
| Härte |
89-92 HRA |
~70-90 HRB |
89-92 HRA |
| Tragen Sie Life vs. Steel |
10-50× länger |
1× Grundlinie |
Außergewöhnlich |
| Tragfähigkeit |
Hoch (Druck >4.000 MPa) |
Mäßig |
Sehr hoch |
| Korrosionsbeständigkeit |
Ausgezeichnet (Ni-Binder) |
Gut (Marinequalität) |
Mäßig (Co empfindlich gegenüber Säuren) |
| Maximale Betriebstemperatur. |
~800°C |
~425°C |
~800°C |
| Ideale Anwendung |
Chemiepumpen, Dekanter, hochreines Mischen |
Allgemeiner Zweck |
Allgemeine Abnutzung,nicht für magnetempfindliche Anwendungen |
Schlüsselanwendungen und Branchen
Innenhülsen der Stützwellesind kritische Komponenten in rotierenden Geräten, bei denen die Welle in einem stationären Gehäuse gelagert werden muss:
Industrielle Zentrifugaltrennung
- Stützlager der Spiralzentrifuge
- Dekanter-Förderwellenhülsen
- Innenbuchsen für Vollmantelzentrifugen
Prozesspumpen
- Wellenhalterungen für chemische Transferpumpen
- Lagerhülsen für Schlammpumpen
- Innenbuchsen der Kryopumpe
Misch- und Rührsysteme
- Wellenhülsen für Hochschermischer
- Innenlager des Rührwerks
- Homogenisator-Stützbuchsen
Pharmazeutik und Bioverarbeitung
- Clean-in-Place (CIP) Mischwellenhülsen
- Hochreine Rührwerksträger für Bioreaktoren
- Innenbuchsen für Sanitärpumpen
Lebensmittel- und Getränkeverarbeitung
- Pumpenwellenhülsen aus Edelstahl
- Stützbuchsen für hygienische Mischer
- CIP-fähige rotierende Schnittstellen
Halbleiter- und Präzisionsfertigung
- Wellenhalterungen für Wafer-Handling-Roboter
- Pumpenbuchsen für die chemisch-mechanische Planarisierung (CMP).
- Pumpenhülsen für die Förderung hochreiner Chemikalien
Anpassungsmöglichkeiten
Innenhülsen der Stützwelle sindanwendungsspezifische Komponenten. Wir sind spezialisiert aufAuftragsfertigungbasierend auf Ihren Anforderungen:
| Anpassungsparameter |
Optionen |
| Abmessungen |
ID, AD, Länge nach Kundenzeichnung |
| Passformtypen |
Presspassung, Gleitpassung, Übergangspassung |
| Materialqualität |
YN6, YN8, YN13, WC-Ni-Cr, Feinkorn |
| Oberflächenmerkmale |
Schmiernuten (Spirale, Axial, Kreuzschraffur), Öltaschen, Fettrückhaltemulden |
| Montagefunktionen |
Flansche, abgestufte Außendurchmesser, Keilnuten, Innengewinde, Befestigungslöcher |
| Besondere Merkmale |
Geteilte Hülsenausführungen, axiale Anschlüsse, Sensorschlitze |
| Menge |
Vom einzelnen Prototyp bis zur Großserienproduktion |
Kontaktieren Sie uns noch heute für eine technische Beratung oder ein individuelles Angebot.
