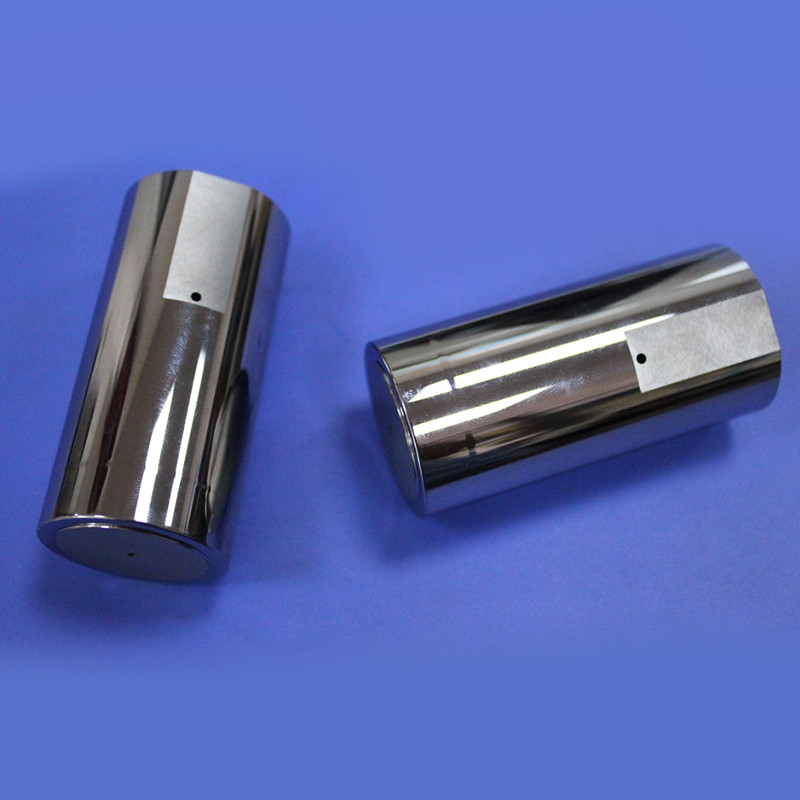

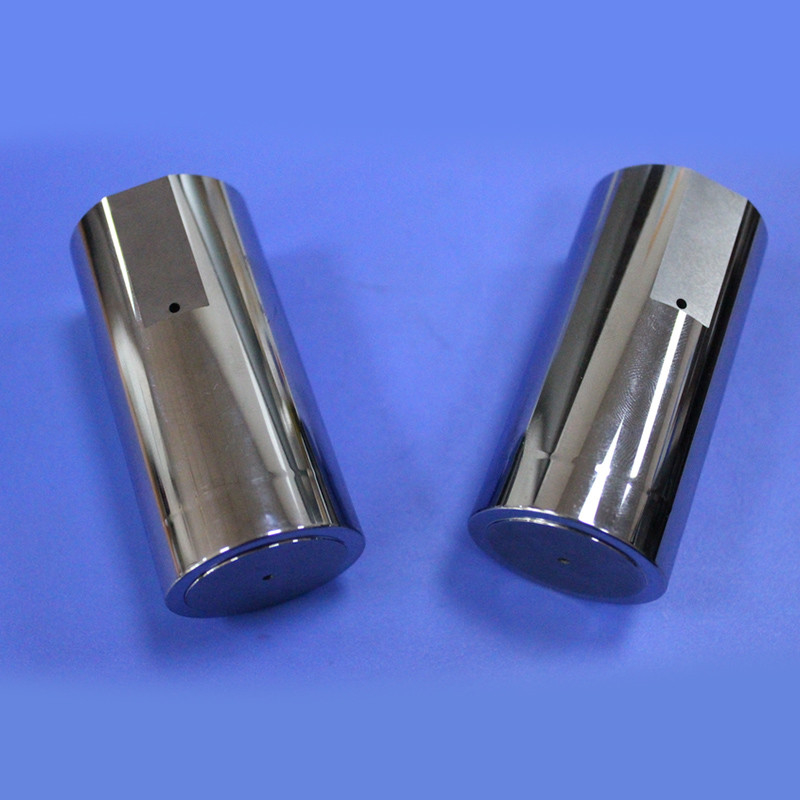

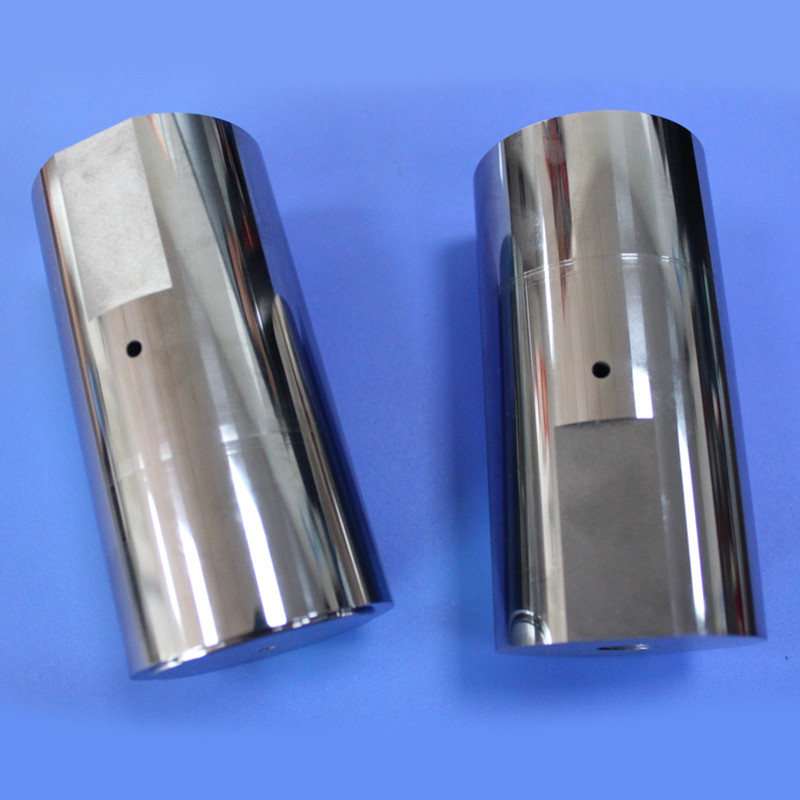

Hartmetall-Stanzstift aus Wolframkarbid für industrielle Anwendungen
Diese Serie von Wolframkarbid-Stanzstiften wurde speziell für die Enddeckelform BM-B-2 der & Group entwickelt und ist für präzise Innenloch-Stanzanwendungen konzipiert.
Zweck und Merkmale
Diese kundenspezifischen Wolframkarbid-Stanzstifte erfüllen die strengen chemischen, physikalischen Management- und ROHS-EU-Standards der & Group. Die Materialeigenschaften gewährleisten eine außergewöhnliche Leistung in anspruchsvollen Industrieumgebungen.
Maßspezifikationen
Primäre Abmessungen:
• Φ47,03 (±0,002) * Φ47 * Φ40 * Φ3 * M12-25 * 94,40
• Φ47,025 (±0,002) * Φ47 * Φ40 * Φ3 * M12-25 * 94,40

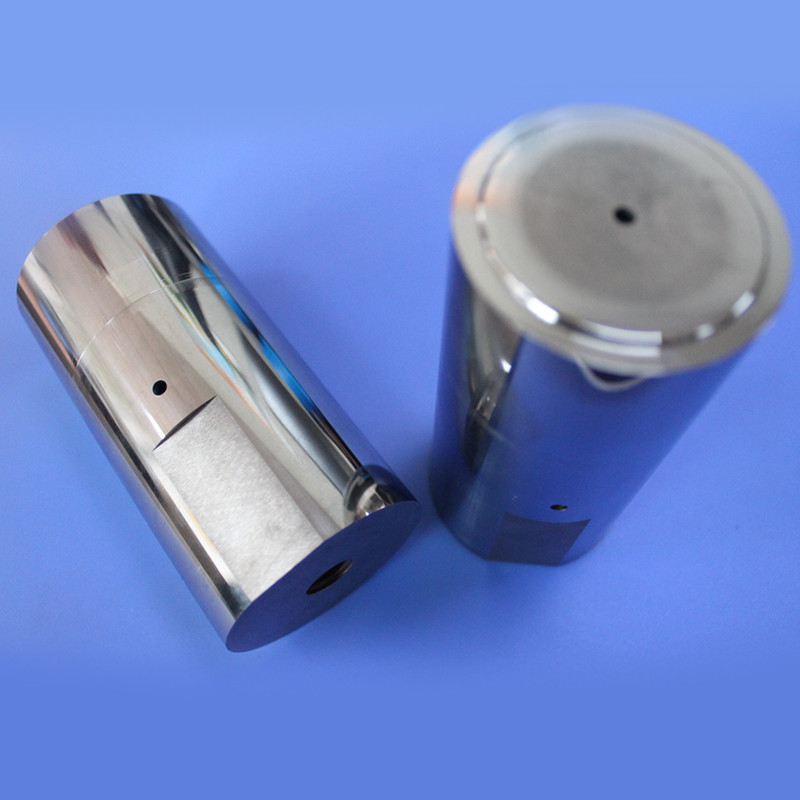

Im Vergleich zu herkömmlichen Hartlegierungs-Stanzstiften verfügen diese Wolframkarbid-Versionen über größere Außendurchmesser mit engen Toleranzanforderungen von ±0,002. Das Design umfasst Radiusübergänge von R0,50 und R1,00 zwischen den Durchmessern, ein M12-Gewinde am Boden mit 25 mm Tiefe und ein Φ3-Luftloch, das von oben nach Seite 50,9 mm verläuft. Die Gesamtlänge beträgt 94,4 mm.
Technische Zeichnung
Fertigungshintergrund
Sanxin Tungsten Carbide, eine Tochtergesellschaft der & Group, ist auf die präzise kundenspezifische Bearbeitung von Wolframkarbid-Komponenten spezialisiert. Wir liefern nicht standardmäßige Stanzstifte, die nach Kundenspezifikationen und Zeichnungen gefertigt werden.
Wolframkarbid-Materialien, die durch fortschrittliche Pulvermetallurgie-Verfahren hergestellt werden, bieten überlegene Härte-, Festigkeits- und Zähigkeitseigenschaften, was sie ideal für Stanzstiftanwendungen in Stanzwerkzeugen macht.
Wichtige Leistungsmerkmale
- Hochleistungs-Wolframkarbid-Konstruktion für die industrielle Produktion
- Kundenspezifische Formen, die für spezifische Produktanforderungen entwickelt wurden
- Möglichkeit zur Bearbeitung von Lochreihen
- Verbesserte Effizienz bei Stanzvorgängen
- Kompatibilität mit mehreren Stanzvorgängen
- Präzisionsfertigung mit einer Genauigkeit von ±0,002 mm
Materialeigenschaften
| Parameter |
Spezifikation |
| Kobaltgehalt |
6%-20% |
| Dichte (g/cm³) |
14,0-14,5 |
| Härte |
87-92,0 HRA |
| Korngröße |
0,6-1,2 μm |
| Biegefestigkeit |
4000 MPa |
| Elastizitätsmodul (GPa) |
490 |
| Wärmeausdehnungskoeffizient (10²²²²/°C) |
5,4 |
Kundenspezifische Fertigung:Alle Wolframkarbid-Stanzstifte werden nach Kundenvorgaben mit Präzisionsanforderungen von ±0,002 mm kundenspezifisch gefertigt, um eine optimale Leistung in Ihren spezifischen industriellen Anwendungen zu gewährleisten.
