Startseite ProdukteHartmetalldurchschlagSpiegelfertiges Karbid-Punch mit Nano-Level-Oberfläche, überlegene Verschleißbeständigkeit und ausgezeichnete Dimension Stabilität
Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability
Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability Mirror-Finished Carbide Punch with Nano-Level Surface, Superior Wear Resistance, and Excellent Dimensional Stability

Spiegelfertiges Karbid-Punch mit Nano-Level-Oberfläche, überlegene Verschleißbeständigkeit und ausgezeichnete Dimension Stabilität

Produktdetails:
Herkunftsort: China
Markenname: Sanxin
Zertifizierung: ISO9001
Modellnummer: SX-2274
Zahlung und Versand AGB:
Min Bestellmenge: 10 Stück
Preis: Verhandlungsfähig
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück/Monat
Kontakt
  • Detailinformationen
  • Produkt-Beschreibung

Detailinformationen
Materialqualität: YG6X, YG8, YG10X, YG15 Dichte (g/cm³): 14,5 - 15,0
Härte (Hra): 89,0 - 93,5 Biegefestigkeit (N/mm²): ≥ 1800
Schlagfestigkeit: Exzellent Arbeitstemperatur: -200 ° C ~ +800 ° C.
Verarbeitungsmethode: Schnitt, Reiben, polierend Zugfestigkeit: 700 - 1000 MPa
Zugfestigkeit: Bis zu 2500 MPa

Produkt-Beschreibung

Zementkarbid-Spiegel-bearbeitetes poliertes Schlagzeug
Produktübersicht

In der Präzisionsfertigung bestimmt die Oberflächenqualität eines Schlagwerks direkt die Formgenauigkeit und die Lebensdauer der Form.Karbid-Spiegel-bearbeitetes poliertes SchlagzeugEs ist speziell für die Präzisionsstempel-, Zeichnungs- und Pulvermetallurgieindustrie konzipiert.Es behält die hervorragende Härte des Karbids bei und erzielt gleichzeitig eine Spiegelwirkung vonRa ≤ 0,02 μmDies löst häufig auftretende Stempelprobleme wie Materialkleberei, Verärgerung und abrasiver Verschleiß effektiv.

Wichtige Vorteile
  • Spiegelwirkung auf Nano-Ebene, beseitigt Galling:Ra 0,01μm - 0,02μm mit extrem niedrigem Reibungskoeffizient verhindert die Aufbau von Kanten
  • Überlegene Abnutzungsbeständigkeit, 3-5 Mal längere Lebensdauer:Härte HRA 89-93.5 bietet eine deutlich längere Lebensdauer im Vergleich zu herkömmlichen SKD11- oder Hochgeschwindigkeitsstahlschlägen
  • Ausgezeichnete Stabilität der Abmessungen:Mit einem Wärmeausdehnungskoeffizienten von ca. 1/2 dem von Stahl wird die Präzision des Mikro-Lochs durch Hochfrequenzstempelung erhalten.
  • Grenzbrechfestigkeit und Zähigkeitsverhältnis:Biegefestigkeit ≥ 1800 N/mm2 verringert das Risiko von Splittern
Anwendungen
  • Elektronikindustrie:LED-Lead-Rahmen, Steckdosen, IC-Verpackungsformen
  • Automobilindustrie:Komponenten für Airbags, hochpräzise Kraftstoffspritznüssen, Sensorgehäuse
  • Pulvermetallurgie:Druckformungen von Karbidkomponenten
  • Spezialbearbeitung:Hochgeschwindigkeitsstempeln von Stahlblechen aus Silizium mit Motor, Aluminiumlegierung mit hohem Siliziumgehalt
Technische Spezifikation
Kategorie der Parameter Artikel Standardspezifikation / Bereich Anmerkungen
Substratmaterial Materialqualität Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EU) Nr. 1025/2012 aufgeführten Zölle. Kann basierend auf der Anwendung empfohlen werden
Dichte (g/cm3) 14.5 bis 15.0 -
Härte (HRA) 89.0 bis 93.5 Höherer Wert = bessere Verschleißfestigkeit
Verbrennungsfestigkeit (N/mm2) ≥ 1800 Höherer Wert = bessere Zähigkeit
Genauigkeit der Bearbeitung Rundheit ≤ 0,0005 mm (0,5 μm) -
Gerade ≤ 0,001 mm / 100 mm -
Oberflächenqualität Spiegelgrad Ultra-Spiegel / Standard-Spiegel / Rauer Boden -
Oberflächenrauheit (Ra) ≤ 0,01 μm - 0,02 μm(Ultra-Spiegel)
≤ 0,05 μm (Standardspiegel)
≤ 0,1 μm (Roher Boden)		 Weniger Wert = glattere Oberfläche
Oberflächenglanz Brillendes Silber / Spiegelreflexive Wirkung Keine Werkzeugspuren, keine Zuglinien.
Abmessungsbereich Durchmesser (mm) 0.10 bis 50.00 0.10-1.0mm ist eine Mikro-Durchmesser-Spezialität.
Gesamtlänge (mm) 20 bis 300 Empfohlene Länge-Durchmesser-Verhältnis ≤ 15:1
Kopfform Flach / Kugelförmig (R-Radius) / Spitze / Stufenförmig / Profil nach Maß Vollständig anpassbar pro Zeichnung
Wesentliche Merkmale Reibungskoeffizient ≤ 0,1 (gegen Stahl, ungeschmiert) Extrem niedrig aufgrund der Spiegelveredelung
Koeffizient der thermischen Ausdehnung Ungefähr 4,5 - 5,5 × 10−6/°C Ungefähr halb so hoch wie Stahl
Elastizitätsmodul (GPa) 600 bis 650 Sehr hohe Steifigkeit, Verformungsbeständigkeit
Verwendungsbezeichnung Empfohlene Führung für die Abfertigung von Buschen 0.002 - 0,005 mm (für jede Seite) Zu wenig Clearance kann zu Anfällen führen
Max. Referenzgeschwindigkeit für das Stempeln Abhängig von der Anwendung bis zu 300-600 SPM Das Hochgeschwindigkeitsstempeln erfordert eine starre Presse

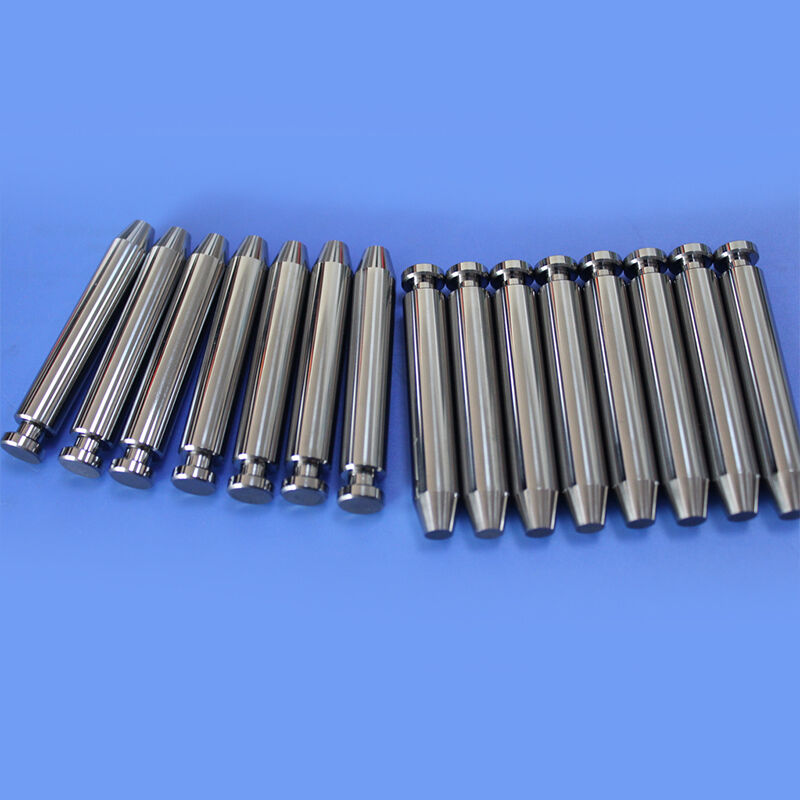

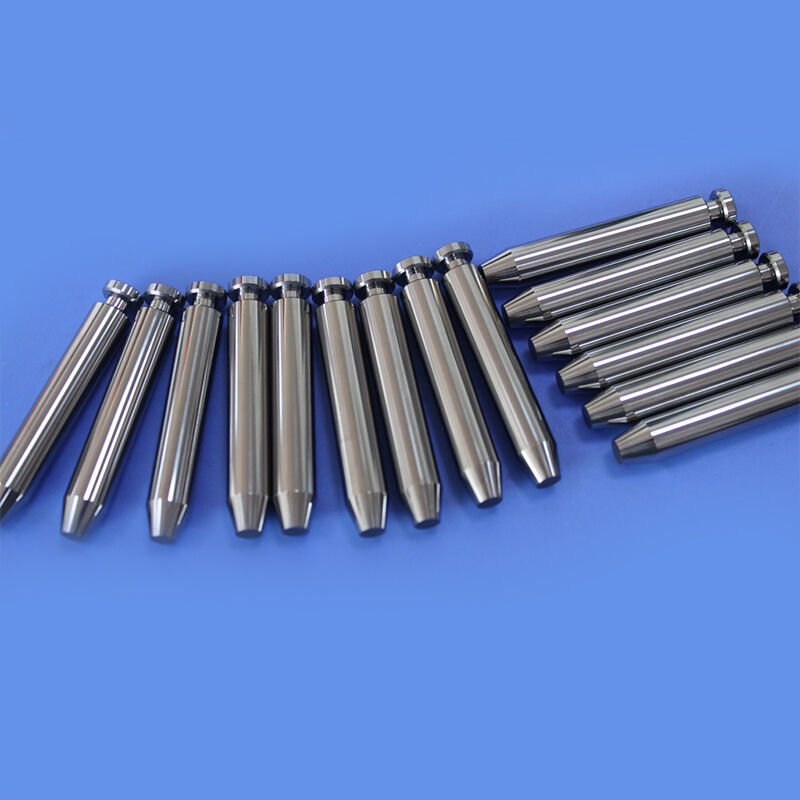

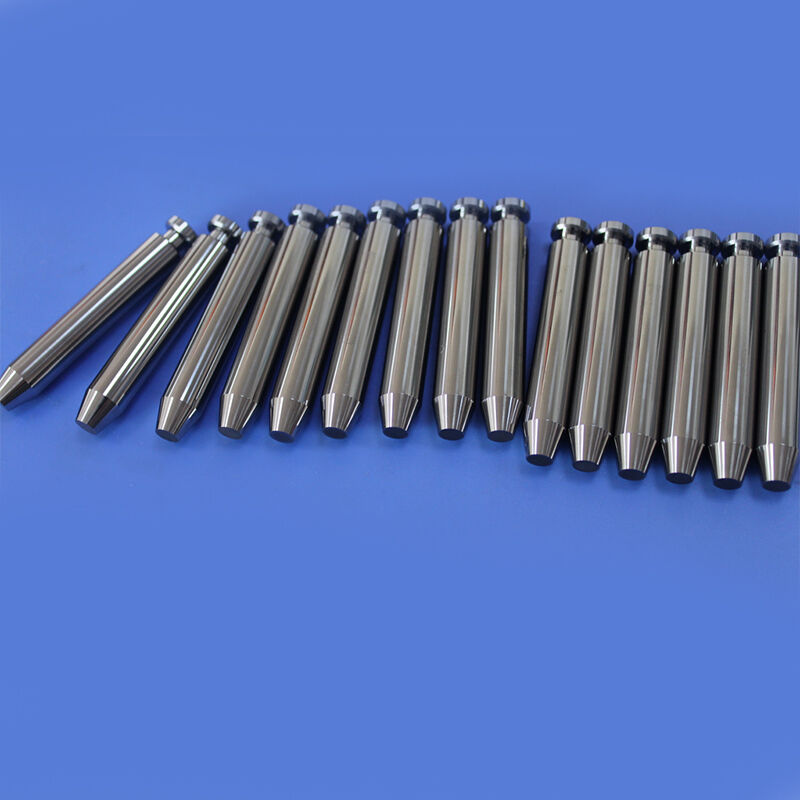

Cemented Carbide Mirror-Finished Polished Punch product image showing precision manufacturing tool
Anpassung

Für Abmessungen oder spezielle Toleranzen (z. B. ±0.0005 mm), die nicht in der obigen Tabelle aufgeführt sind, wenden Sie sich bitte an unsere technische Abteilung für eine Bewertung.
