Startseite ProdukteHartmetalldurchschlagUltrafeinkörniger Präzisionsstanzer aus Wolframkarbid mit hoher Härte ≥ 90,5 HRA und spiegelähnlicher Oberflächenrauheit Ra ≤ 0,05 μm

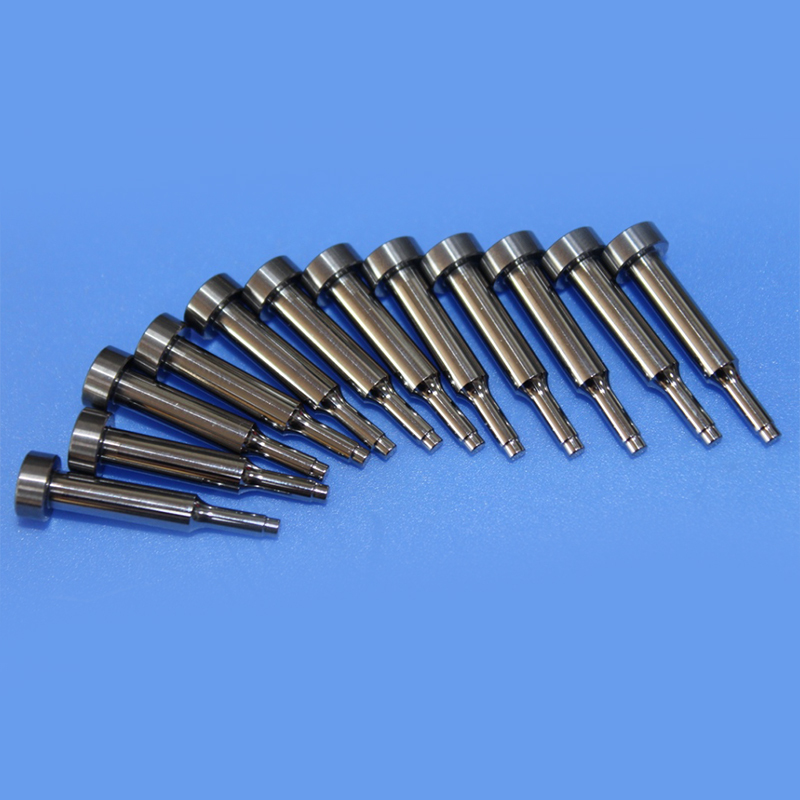

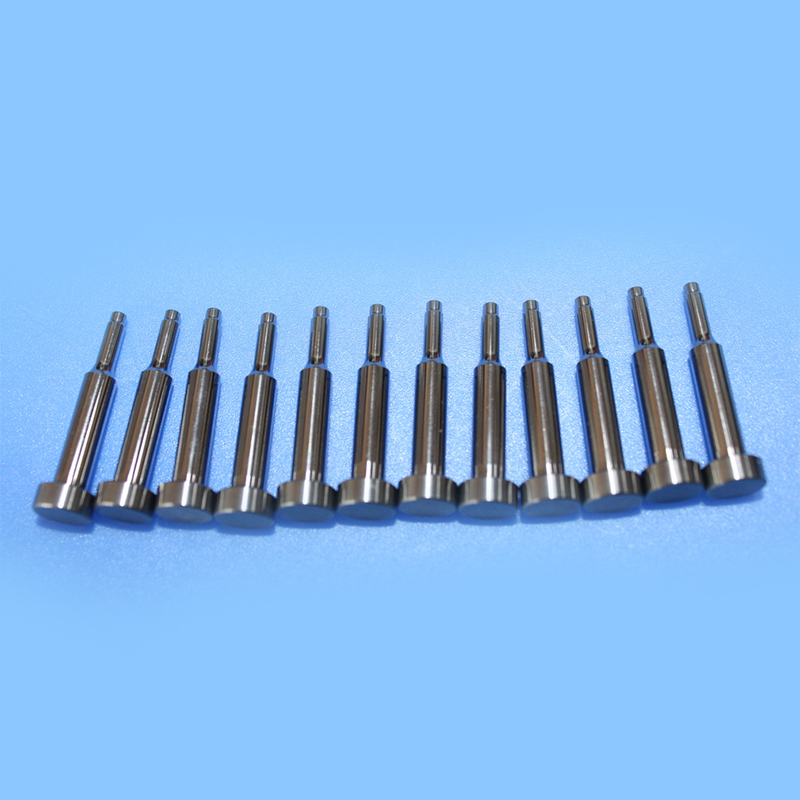

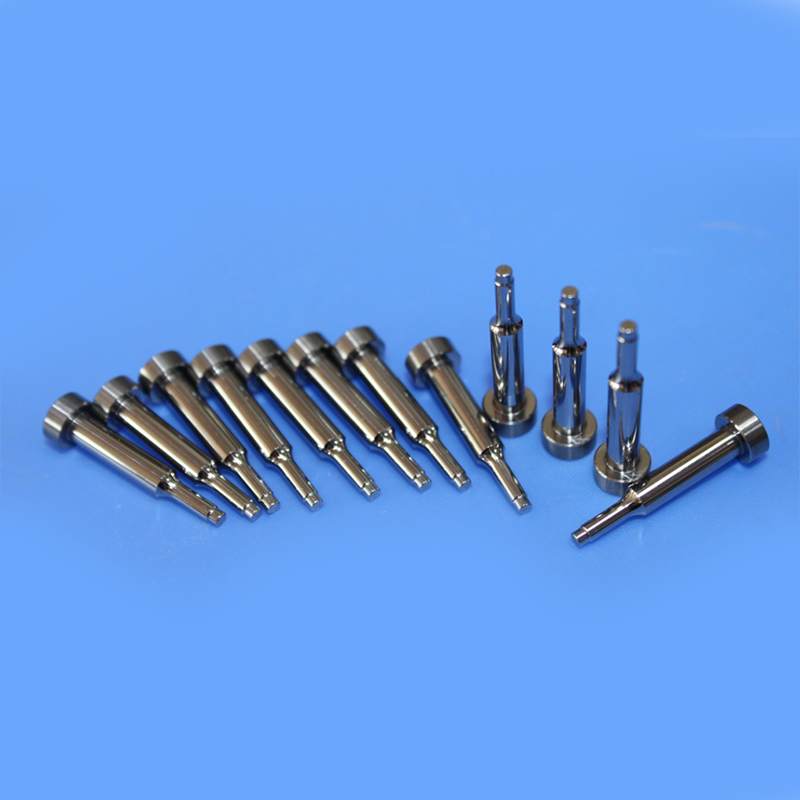

Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm
Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm

Ultrafeinkörniger Präzisionsstanzer aus Wolframkarbid mit hoher Härte ≥ 90,5 HRA und spiegelähnlicher Oberflächenrauheit Ra ≤ 0,05 μm

Produktdetails:
Herkunftsort: China
Markenname: Sanxin
Zertifizierung: ISO9001
Modellnummer: SX-2272
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stk
Preis: Verhandlungsfähig
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück/Monat
Kontakt
  • Detailinformationen
  • Produkt-Beschreibung

Detailinformationen
Verschleißrate: Weniger als 0,1 mm³/MJ Merkmale: Ausgezeichnete Verschleiß- und Korrosionsbeständigkeit
Anpassungsformen: Auf Anfrage erhältlich Besonderheit: erhöhte Haltbarkeit
Schlagfestigkeit: Exzellent Magnetische Eigenschaften: Nicht magnetisch verfügbar
Schmelzpunkt: 2.870 °C Zugfestigkeit: 1.900 MPa
Hartmetallverarbeitung: Hohe Haltbarkeit Legierungs-Spezifikation: Yg6/yg8/yg10x/yg20c
Hervorheben:

Schlagzeug aus Wolframkarbid mit ultrafinem Korn

,

Hohe Härte von Wolframkarbid

,

Spiegelförmige Oberflächen von Wolframkarbid

Produkt-Beschreibung

Wolframkarbid-Präzisionsschlag
Produktübersicht

Dieser Wolframkarbid (Zementkarbid) Mikropräzisionsschlag hat einen Körperdurchmesser vonΦ 1,95 mmund Spitzenradius vonR0,2 mm.entworfen für Mikro-Loch-Blätter, Präzisionsschritt-Formierung und Hochgeschwindigkeits-Punching-Anwendungen, ist es ideal für progressive Stempel, Hochgeschwindigkeitsstempel,und Pulvermetallurgie Werkzeuge, die eine lange Lebensdauer und eine strenge Dimensionskonstanz erfordern.

Material und Leistung

Hergestellt aus ultrafeinem Wolframkarbid (WC-Korngröße ≤ 0,5 μm) mit 6% bis 10% Kobaltbindemittel.hohe Härte (≥ 90,5 HRA)undmit einer Spannung von nicht mehr als 0,8 GHTIm Vergleich zu herkömmlichen Hochgeschwindigkeitsstahlschlägen (M2, ASP23) ist die Lebensdauer 5-10 mal länger, insbesondere beim Schlagen von harten Materialien wie Edelstahl, Siliziumstahl und Kupferlegierungen.

Herstellungsgenauigkeit
  • 5-Achsen-CNC-Präzisionsschleifen + Spiegelpolieren
  • Durchmesser Toleranz:± 0,002 mm(± 0,001 mm erreichbar)
  • Abweichung des Radiusprofils:≤ ± 0,003 mm
  • Oberflächenrauheit:Ra ≤ 0,05 μm(spiegelförmig) - verringert Klebstoff- und Reibungswärme
  • Konzentrizität und Zylinderform:≤ 0,005 mm- geeignet für Präzisionsleiterbüsche
Typische Anwendungen
Industrie Spezifische Verwendung
Elektrische Steckverbinder Schaltlöcher, Leitnadellöcher
Präzisionsstempeln Fassungen, Federn, Bleiframmen aus Edelstahl
Pulvermetallurgie Mikro-Schritte, Beulen, Hohlraumdetails
Medizinische Geräte Mikro-Loch-Punching, Führröhrchenformung
Fahrzeugteile Injektorschalen, Sensorgehäuse, Mikro-Löcher
Geeignete Stempelmaterialien
  • Stahl aus nicht rostendem Stahl (SUS 304, 301, 430)
  • Siliziumstahl
  • Kupferlegierungen (Berylliumkupfer, Messing)
  • Aluminiumfolie, Nickelstreifen
  • Kunststoffbleche für den technischen Bereich
Verpackung und Kennzeichnung
  • Einzelne Kunststoffschutzröhre + rostverhütendes Öl
  • 10 Stück/Box, mit Abmessung, Material, Chargenummer auf dem Etikett
  • Optionale 3D-Überprüfungsbericht (einschließlich Profil, Rundheit, Rauschheit)
Technische Spezifikation
Kategorie der Parameter Artikel Standard / Bereich Toleranz / Anmerkung
Abmessungen Körperdurchmesser D Φ1,95 mm ±0,002 mm (±0,001 mm erreichbar)
Spitzenradius R R0,2 mm ± 0,005 mm
Gesamtlänge L 30 - 80 mm (nach Maßgabe der Anforderungen) ± 0,05 mm
Eintrittskammer (optional) C0.1 bis C0.3 Spitze oder Rückseite
Durchmesser der Schaft (falls auf der Schulter) je Zeichnung, typisch Φ3.0 / Φ4.0 ± 0,005 mm
Material Zulassung YG6 / YG8 / YG10X / ultrafein mit einer Breite von nicht mehr als 15 mm,
Größe der WC-Körner 0.4 - 0,8 μm mit einer Breite von nicht mehr als 20 mm
Kobaltgehalt 6% / 8% / 10% höher = härter
Leistungsvergleich
Wolframkarbid-Punch (Φ1.95-R0.2) gegenüber anderen Materialien
Parameter Wolframkarbid-Schlagzeug HSS Punch (M2 / ASP23) Karbid + beschichteter Schlag
Härte (HRA / HRC) 90.5 HRA (~ 74 HRC) 62 bis 66 HRC 90 HRA + Beschichtung
TRS (MPa) 3000 bis 3800 3500 - 4500 (härter) 2800 bis 3500
Abnutzungsbeständigkeit Ich bin nicht derjenige. Das ist nicht wahr. Ich bin nicht derjenige.
Spaltwiderstand ★★★★ (aufgrund von R0,2) Ich bin nicht derjenige. Ich bin nicht derjenige.
Geeignete Stanzgeschwindigkeit Hochgeschwindigkeit (800+ SPM) Mittel-hohe Drehzahl Hochgeschwindigkeit
Leben gegen M2 5 - 10* 1* 6 - 12*
Relative Kosten Mittelschwer Niedrig Hoch
Empfohlene Anwendung Hohe Abnutzung, Mikro-Löcher, lange Lebensdauer Allgemeine Dienstleistung, einfacher Wechsel Trockenstempeln, klebrige Materialien

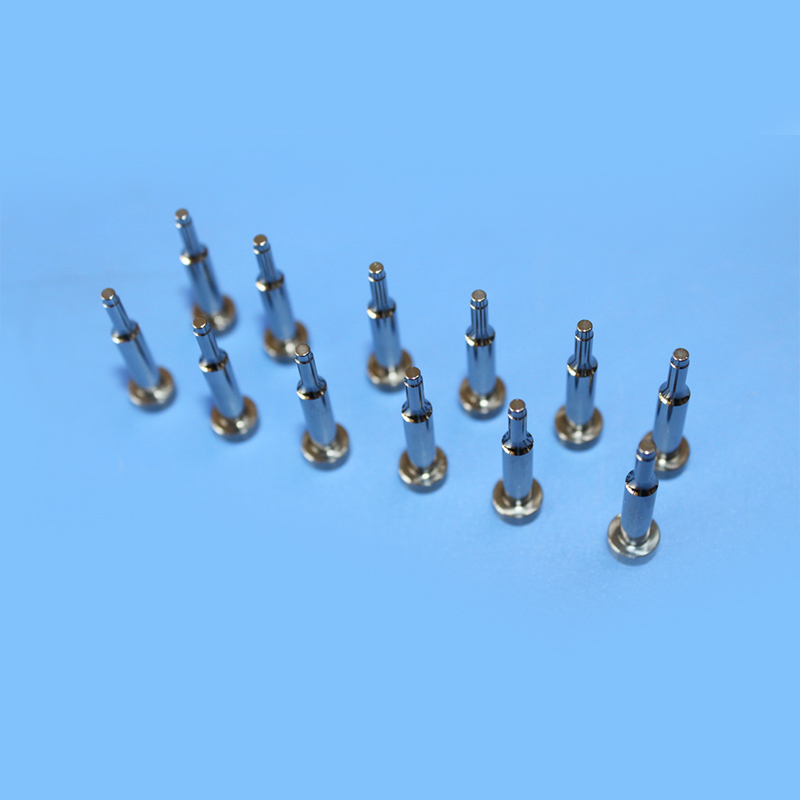

Tungsten Carbide Precision Punch - close-up view showing micro tip radius and mirror finish
