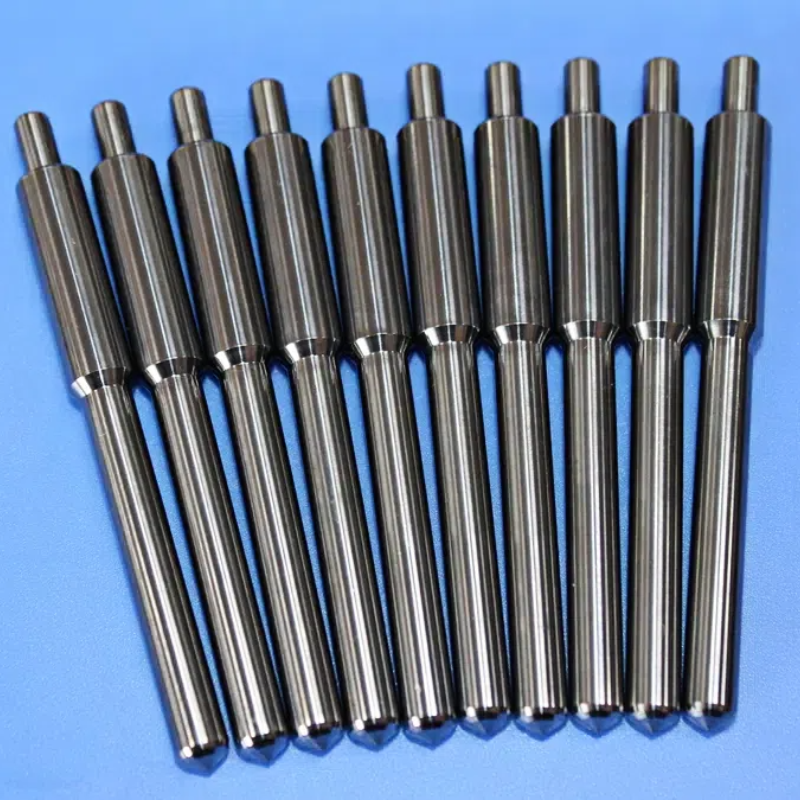

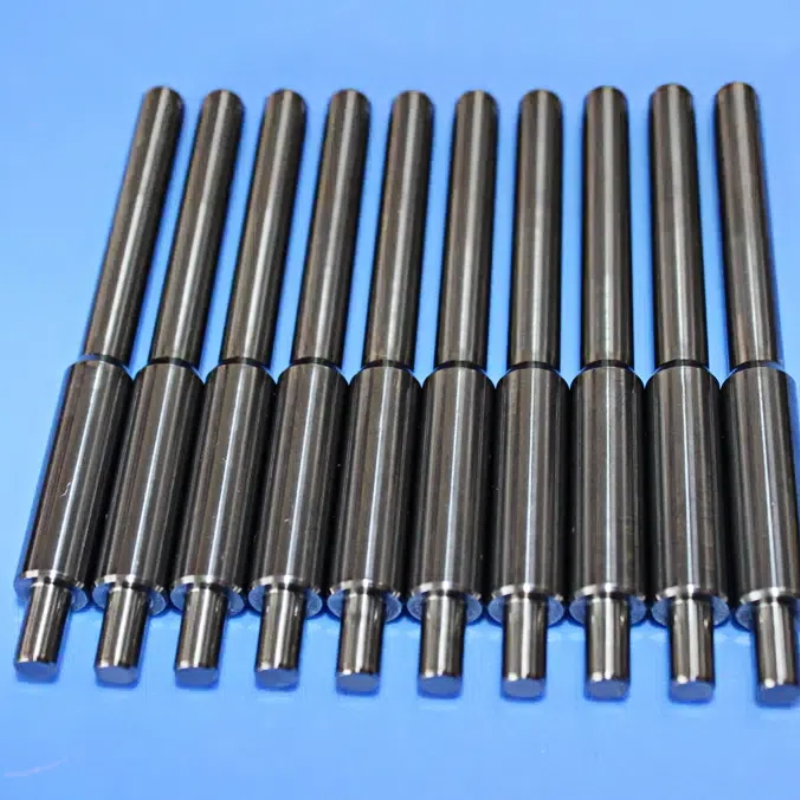

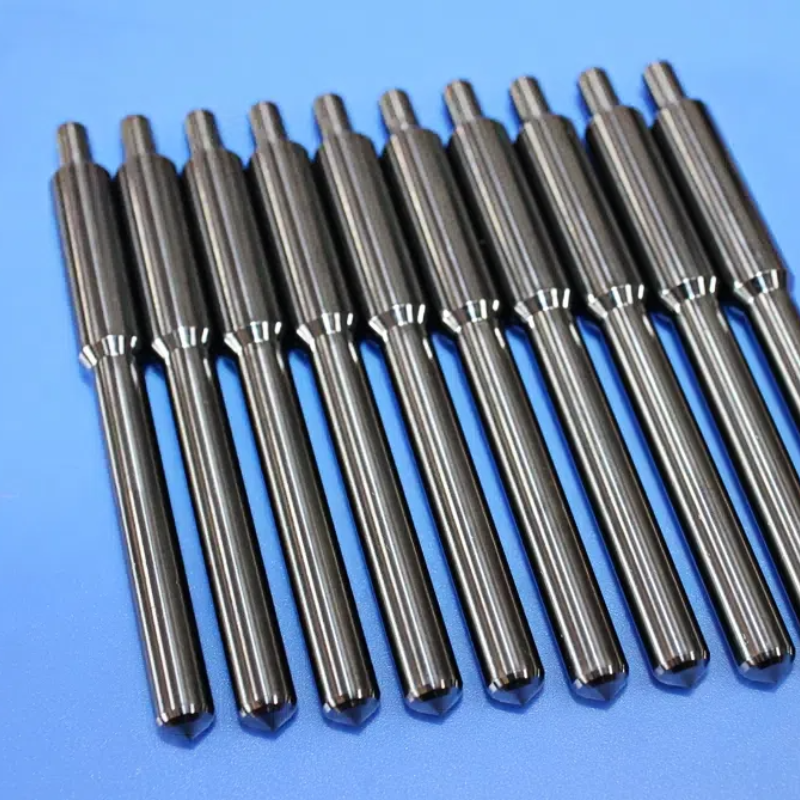

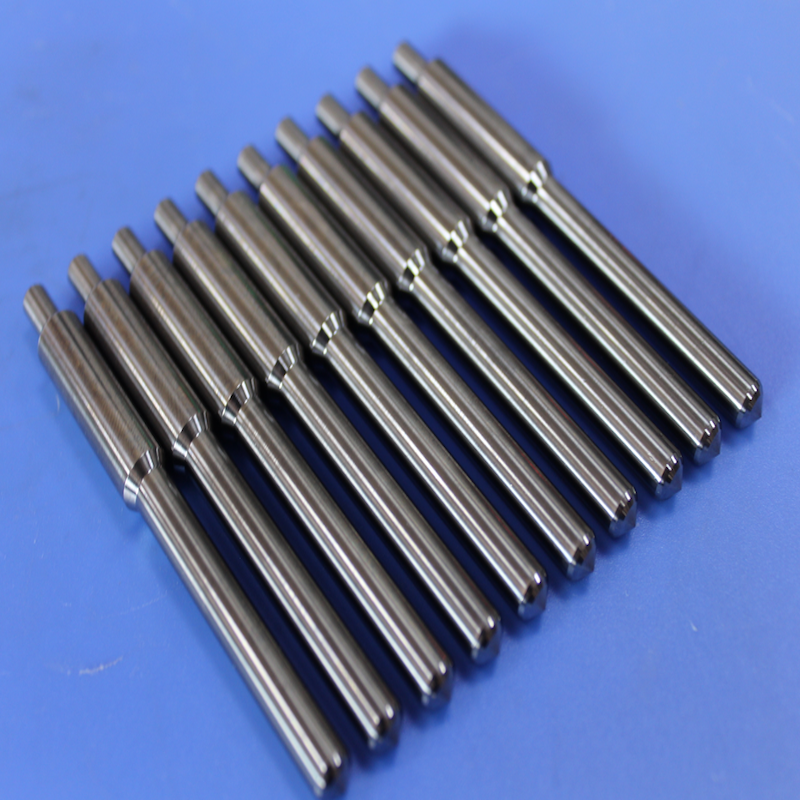

Hartmetall-Ventilnadelstifte Hochleistungs-Ventilnadeln für präzise Durchflussregelung & Heißkanalsysteme
Hochpräzise Hartmetall-Ventilnadelstifte für Heißkanal-Spritzguss, Öl- und Gas-Drosselventile sowie industrielle Durchflussregelung. Härtegrad HRA 89-92, spiegelpolierte Oberfläche und außergewöhnliche Verschleißfestigkeit für glasfaserverstärkte Kunststoffe und Hochdruckmedien. Kundenspezifische Größen und Geometrien verfügbar. Angebot anfordern.
Produktübersicht
In Präzisionsfluidregelsystemen ist der Ventilnadelstift – oft als „Ventilnadel“ oder „Nadel“ bezeichnet – die kritische Komponente, die den Durchfluss mit mikrometergenauer Genauigkeit regelt. Ob beim Dosieren von geschmolzenem Kunststoff in einer Heißkanal-Spritzgussform, beim Drosseln von Hochdrucköl und -gas in einem Bohrlochkopf-Drosselventil oder bei der präzisen Steuerung des chemischen Durchflusses in einer Prozessanlage, der Ventilnadelstift muss extremen Bedingungen standhalten: abrasive Medien, hohe Drücke, korrosive Flüssigkeiten und Millionen von Betriebszyklen.
Unsere Hartmetall-Ventilnadelstifte (auch bekannt als Hartmetall-Ventilnadeln, Hartmetall-Ventilnadeln oder Wolframstahl-Ventilnadeln) sind so konstruiert, dass sie diese anspruchsvollen Anforderungen erfüllen. Hergestellt aus hochwertigem Hartmetall (WC-Co) durch fortschrittliche Pulvermetallurgie, isostatisches Pressen und Präzisionsdiamantschleifen, bieten diese Komponenten außergewöhnliche Härte, Verschleißfestigkeit und Dimensionsstabilität, die für langfristige Zuverlässigkeit in den anspruchsvollsten Fluidregelanwendungen erforderlich sind.
Im Gegensatz zu herkömmlichen Stahlventilnadeln, die in abrasiven oder Hochdruckumgebungen schnell verschleißen, behalten Hartmetallnadeln ihre präzise konische Geometrie über Millionen von Zyklen bei – und gewährleisten so konsistente Durchflussparameter, zuverlässige Abdichtung und verlängerte Lebensdauer.
Kernanwendungen
Heißkanal-Spritzguss
In Heißkanal-Ventilnadelsystemen öffnet und schließt die Ventilnadel das Tor, um den Fluss von geschmolzenem Kunststoff in den Formhohlraum zu steuern. Die Nadel muss den abrasiven Einwirkungen von glasfaserverstärkten und anderen technischen Kunststoffen standhalten und gleichzeitig eine präzise Abdichtung über Millionen von Einspritzzyklen aufrechterhalten.
- Lebensdauer: 3-5 Millionen Zyklen unter normalen Betriebsbedingungen
- Hauptvorteil: Hartmetallnadeln widerstehen dem Verschleiß durch Glasfaserverstärkung und erhalten die Dichtheit des Tores weitaus länger als Stahlalternativen
- Weit verbreitet in: Automobil-, Elektronik-, Medizin-, Verpackungs- und Konsumgüterindustrie
Öl- und Gas-Drosselventile
In Ölfeld-Drosselverteilern, Produktionsbäumen und Bohrlochkopf-Ausrüstungen verwenden nadelförmige Drosselventile Hartmetallnadeln und -sitze zur Steuerung des Durchflusses von Hochdruck-Bohrflüssigkeiten, Rohöl und Erdgas.
- Betriebsdruck: Bis zu 20.000 PSI
- Hauptvorteil: Hartmetall bietet außergewöhnliche Beständigkeit gegen Erosion, Korrosion und Verschleiß durch abrasive Frakturflüssigkeiten und Sauergasumgebungen
- Gängige Anwendungen: Bohrlochkopf-Drosselung, Drossel- und Kill-Verteiler, Managed Pressure Drilling (MPD) und Flowback-Tests
Industrielle Durchflussregelung & Messung
In Messventilen, Drosselventilen und Präzisionsdurchflussregelsystemen ermöglichen Hartmetallnadeln eine fein abgestimmte Anpassung des Flüssigkeitsdurchflusses mit außergewöhnlicher Wiederholgenauigkeit und Langzeitstabilität.
- Hauptvorteil: Die Härte von Hartmetall stellt sicher, dass die Nadel ihre präzise konische Geometrie beibehält, was konsistente Durchflussparameter über eine verlängerte Lebensdauer ermöglicht
- Geeignet für: Hochdruck-Gas-/Flüssigkeitsabdichtung, geringe Durchflussraten und Anwendungen, die eine präzise Regelung erfordern
- Gängige Anwendungen: Chemische Verarbeitung, Wasseraufbereitung und industrielle Fluidregelsysteme
Produktspezifikationen
| Parameter | Standardfähigkeit | Kundenspezifische Option |
|---|
| Material | Hartmetall (WC-Co) | Mehrere Qualitäten verfügbar |
| Härtegrad | HRA 89-92 | Qualitätsabhängig |
| Gängige Qualitäten | YG6, YG6X, YG8, YL10.1, YL10.2 | Nach Anwendungsanforderungen |
| Spitzengeometrie | Konisch (1:50 Verjüngung oder 60° Kegelwinkel) | Kundenspezifische Winkel verfügbar |
| Oberflächengüte der Spitze | Spiegelpoliert (Ra ≤ 0,2 µm) | Ra ≤ 0,1 µm verfügbar |
| Durchmesstoleranz | ±0,002 mm (Standard) | ± 0,001 mm (Hochpräzision) |
| Längentoleranz | ±0,05 mm | ± 0,02 mm |
| Rundlauf | ≤0,005 mm | ≤ 0,003 mm |
| Oberflächenbehandlung | Poliert, TiN-beschichtet | DLC, TiAlN oder kundenspezifische Beschichtungen |
| Gewindeoptionen | Kundenspezifisch nach Kundenzeichnung | Metrisch, UNF oder kundenspezifische Gewinde |
| Maximale Betriebstemperatur | Bis zu 900 °C | Qualitätsabhängig |
Häufig gestellte Fragen (FAQ)
F1: Wofür wird ein Hartmetall-Ventilnadelstift verwendet?
Ein Hartmetall-Ventilnadelstift (auch Ventilnadel oder Nadelventilkern genannt) ist eine kritische Komponente in Nadelventilen, die zur hochpräzisen Regelung des Flüssigkeitsdurchflusses verwendet wird. Er wird häufig in Heißkanal-Spritzgusssystemen, Öl- und Gas-Drosselventilen sowie in industriellen Durchflussregelanwendungen eingesetzt.
F2: Warum Hartmetall statt Stahl für Ventilnadelstifte wählen?
Hartmetall bietet eine deutlich höhere Härte (HRA 89-92 gegenüber HRC 58-62 für Werkzeugstahl), eine 10-30-mal höhere Verschleißfestigkeit, eine überlegene Korrosions- und Erosionsbeständigkeit und behält seine Leistung bei Temperaturen bis zu 900 °C bei.
F3: Was ist die typische Lebensdauer eines Hartmetall-Ventilnadelstifts?
In Heißkanal-Spritzgussanwendungen erreichen Hartmetall-Ventilnadelstifte unter normalen Betriebsbedingungen typischerweise 3-5 Millionen Zyklen. In Ölfeld-Drosselventilanwendungen ist die Lebensdauer im Vergleich zu Stahlalternativen aufgrund der Erosions- und Verschleißfestigkeit von Hartmetall erheblich verlängert.
F4: Bieten Sie beschichtete Ventilnadelstifte an?
Ja. Wir bieten standardmäßig eine TiN-Beschichtung (Titannitrid) für erhöhte Haltbarkeit an, mit zusätzlichen Beschichtungsoptionen wie DLC und TiAlN auf Anfrage.
F5: Können Sie kundenspezifische Nadelgeometrien herstellen?
Ja. Wir fertigen Ventilnadelstifte nach Ihren genauen Spezifikationen, einschließlich kundenspezifischer Kegelwinkel, Durchmesser, Längen und Gewindekonfigurationen. Bitte stellen Sie Ihre Zeichnung oder Anforderungen für ein schnelles Angebot zur Verfügung.
